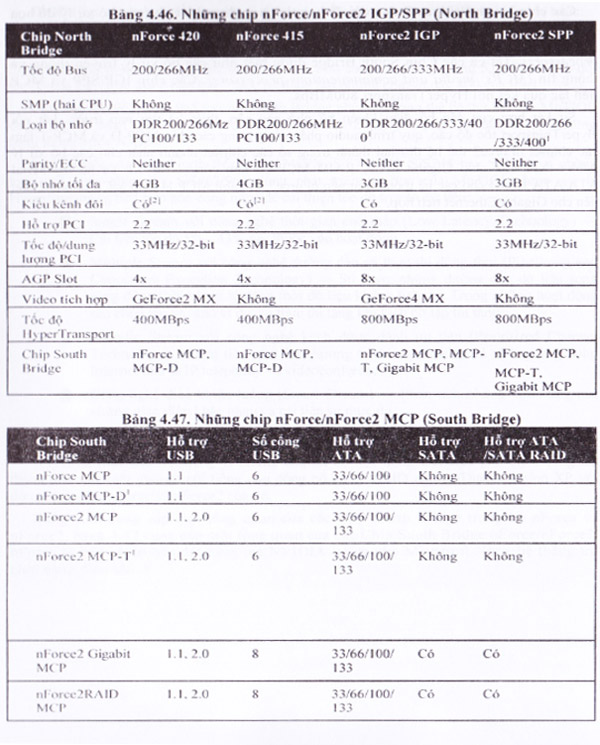

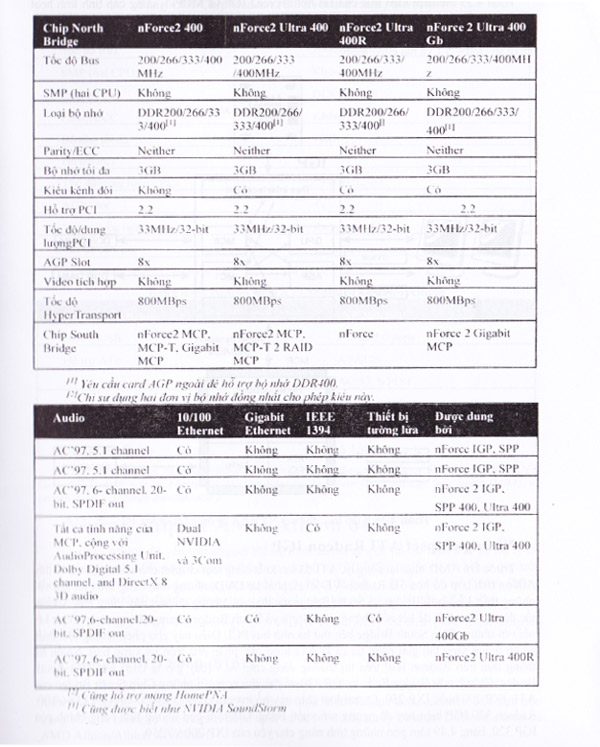

Bảng 4.46 cung cấp một tổng quan của các chip North Bridge trong họ nForce và nForce2, bảng 4.47 cung cấp một tổng quan của các Chip South Bridge nForce/nForce2, nForce là một phiên bản đặt hàng mà NVIDIA tạo ra cho Microsoft Xbox hệ thống trò chơi bảng điều khiển.

- dịch vụ bảo trì máy tính
- công ty bảo trì máy tính

Các chip North Bridge nForce với đồ họa tích hợp được biết như các bộ xử lý đồ họa được tích hợp (IGPs: integrated graphics processors), trong khi các chip yêu cầu video AGP riêng biệt được xem như các bộ xử lý nền hệ thống (SPPs: system platform processors). Tất cả các Chip South Bridge được biết như các bộ xử lý truyền thống và thông tin (MCPs: media and communications processors). Các chip IGP/SPP và MCP liên lạc qua kết nối Hyper Transport 800MBps.

Sự kết hợp của các bộ điều khiển bộ nhớ cao cấp, thiết kế tìm nạp trước, kết nối Hyper Transport tốc độ cao, quy trình audio phần cứng trong các chip MCP-D và MCP-T làm các chipset nForce2 thế hệ thứ hai thành trong số các chipset nhanh nhất cho các bộ xử lý Athlon XP. Các chip Gigabit MCP. RAID MCP có tám cổng USB 2.0 và hỗ trợ Serial ATA/ATA RAID cho các hệ thống trên nền nForсе2. Gigabit MCP là chip MCP nForce2 đầu tiên cho Gigabit Ethernet tích hợp.

Hình 4.25 thể hiện kiến trúc của kết nối nForce2 IGP và MCP-T, cung cấp tính linh hoạt lớn nhất. Nếu SPP North Bridge được dùng thay vì IGP, sẽ không có video tích hợp. Nếu MCP South Bridge được dùng thay vì MCP-T, thì không thể có IEEE 1394a, phần cứng audio kỹ thuật số Dolby 5.1 và hai công mạng.

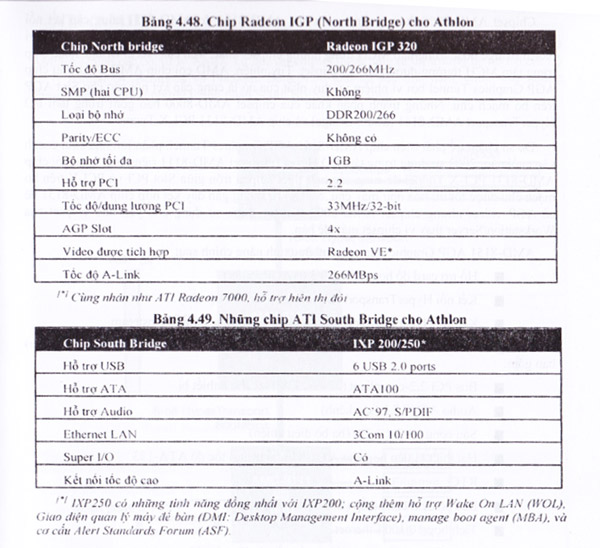

Trước khi AMD mua lại công ty. ATI đã sản xuất hàng loạt chipset cho những bộ xử lý dày Athlon tích hợp đồ họa 3D Radeon VE-level, phát lại DVD, những tính năng hiển thị đối với những thiết kế North Bridue và South Bridge tốc độ cao. Những chipset này dùng bus A-Link lot tốc độ cao của ATI để kết nối những chip North và South Bridie, nhưng chúng cũng hỗ trợ kết nối với những Chip South Bridee bên thứ ba nhờ bus PCI. Điều này cho phép những nhà thiết kế hệ thống sáng tạo giải pháp tất cả là ATI hoặc giải pháp pha trộn và xứng hợp. Nhiều hệ thống dựa trên Radeon IGP trên thị trường dùng chip ALI (bây giờ là ULI) hay VIA South Bridge. Chip North Bridge Radeon IGP 320 có thể phù hợp với những Chip South Bridge của ATI: IXP 200 hoặc IXP 250. Cả hai loại chip này hỗ trợ sáu cổng USB 2.0 và ATA 33/66/100. Radeon 320 IGP hiện nay đã ngưng sản xuất. Bang 4.48 tóm gọn những tính năng chính của IGP 3.20, bảng 4.49 tóm gọn những tính năng chủ yếu của IXP 200 và 250.

Bộ xử lý Athlon 64 yêu cầu chipset thế hệ mới, cả hai đều để hỗ trợ kiến trúc bộ xử lý 64 bit vả cho phép bộ điều khiển bộ nhớ tích hợp vào bộ xử lý (bộ điều khiển bộ nhớ theo quy ước định vị ở chip North Bridge hoặc tương đương). Như đã biết, một số nhà kinh doanh không dùng thuật ngữ North Bridge để chỉ thành phần chipset kết nối bộ xử lý đến AGP video.

AMD (ATI). ViA Technologies. NVIDIA (ULi/ALi) và SiS phát triển chipset cho Athlon 64.

AMD 8000 là chipset đầu tiên của AMD được thiết kế cho dòng Athlon 64 và Opteron. Kiến trúc của nó về căn bản khác với Norlh Bridce/South Bridgee hoặc các kiến trúc dựa trên trung tâm, nó tương tự với chipset được thiết kế để hỗ trợ bộ xử lý Pentium II/III/4/Celeron và AMD Allilon/Atlilon XIVDuron.

Chipset AMD-8000 thường được xem như AMD-8151 do AMD-8151 cung cấp kết nối giữa bộ xử lý Athlon 64 hay Opteron và Slot video AGP, công việc thường được thực hiện bởi North Bridge hoặc trung tâm MCH trong những chipset khác. Tên của North Bridge hoặc chip trung tâm MCH thường được gắn với chipset AMD-8000 bao gồm trung tâm I/O Hyper Transport AMD-8111 (South Bridge) và chip AMD-8131 PCI-X Tunnel.

Do sự chậm trễ phát triển chip AMD-8151 AGP Graphics Tunnel, phần lớn nhà kinh doanh vào cuối năm 2003 sử dụng trung tâm I/O HvperTransport AMD-8111 riêng biệt hoặc với chip AMD-8131 PCI-X Tunnel để cung cấp một thiết kế pha trộn giữa Slot PCI và PCI-X trên bo mạch chủ được tối ưu hóa như máy chủ. Một số hệ thống gần đây kết hợp với chip AMD-8151 để có AGP video, nhưng chipset AMD-8000 tiếp tục được sử dụng chủ yếu như chipset của Workstation/Server thay vì chipset máy để bàn.

■Hỗ trợ card đồ họa AGP 2.0/3.0 (AGP 1 x-8x)

■Kết nối Hyper Transport lên/xuống 16 bit đến bộ xử lý.

■Kết nối HyperTransport lên/xuống 8-bit đến các chip downstream.

Những, tính năng chính của chip trung tâm I/O HyperTransport AMD-8111 (South Bridee) bao gồm:

■Bus PCI 2.2-compIiant (32-bit. 33MHz) cho 8 thiết bị.

■Audio AC'97 2.2 (sáu kênh)

■Sáu công USB l.l/2.0 (ba bộ điều khiển)

■Hai thiết bị tiếp hợp chủ ATA/IDE hỗ trợ tới tốc độ ATA-133

■RTC

■Bus bộ đếm chán thấp (LPC: Low-pin-count)

■Tích hợp 10/100 Ethernet

■Kết nối HyperTransport lên/xuống 8-bit đến các chip upstream

Những tính năng chính của chip PC1-X tunnel HyperTransport AMD-8131 bao gồm:

■Hai cầu PCI-X (A và B) hỗ trợ lên tới 5 bus chu PCI cho mỗi cầu

■Tốc độ truyền PCI-X lên tới 133MHz

■Tốc độ truyền PCI 2.2 33MHz và 66MHz

■Những kiểu hoạt động độc lập và những tốc độ truyềncho mỗi câu.

■Kết nối Hyper Transport lên/xuống 8 bit đến chip upstream và downstream

Hình 4.26 thể hiện kiến trúc của chipset AMD-8151 cho Athlon 64

- phần mềm diệt virus miễn phí tốt nhất
- phần mềm diệt virus miễn phí tốt nhất 2015

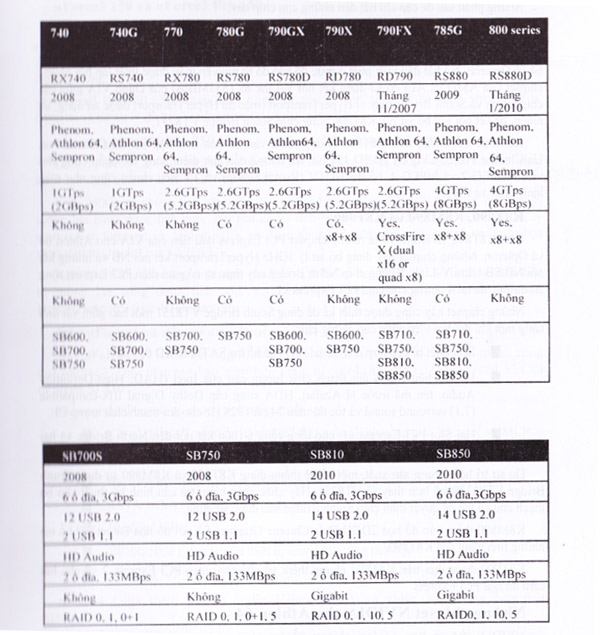

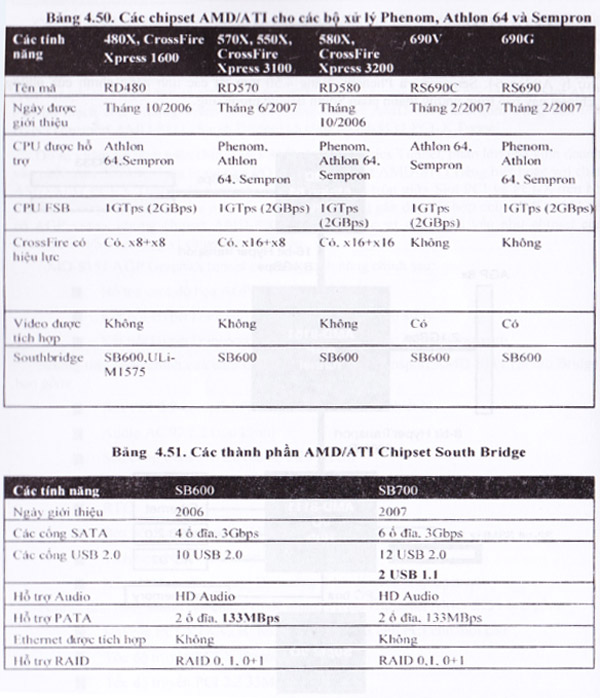

Một trong những kỳ vọng của AMD mua lại ATI năm 2006 là sự phát hành các chipset AMD/ATI cho các bộ xử lý AMD. Từ đó, vài chipset được tung ra thị trường để hỗ trợ các bộ xử lý Athlon 64. Sempron và Phenom. Bảng 4.50 tóm tắt các tính năng chính của những chipset  này bao trùm những thành phần South Bridge tương ứng.

VIA trong thời gian dài là một trong những nhà phát triển chipset dần đầu cho bộ xử lý AND và tiếp tục với Athlon 64 và Opteron. VIA cung cấp 5 chipset cho nhữn bộ xử lý này là: k8T800, K8M800, K8T890, K8M890.

Những phần sau đề cập chi tiết đến con chíp này.

K8T800 (khởi đầu được biết như KHT400) là chipset đầu tiên của VIA cho bộ xử lý Athlon Athlon 64 và Opieron. Nó bắt đầu xuất phát ở mức độ nào đó từ nguvên mẫu được thiết lập bởi những chipset của AMD và ALi do sử dụng kết nối V-Link 8x(533MBps) của chính VIA giữa các chip North và South Bridce thay vì HyperTransport (mặc dù HyperTransport được sử dụng tất nhiên để kết nối với bộ xử lý). K8T800 dùng chip South Bridge VT8237.

K8M800 được dựa trên K8T800 nhưng thêm vào đồ họa tích hợp S3 UniChrome Pro. UniChrome Pro có công cụ 2D/3D 128 bit,  hai đường dẫn ảnh điểm, tăng tốc phần cứng cho video MPEG-2 và MPEG-4. hỗ trợ HDTV (lên tới I080p) và TV tiêu chuẩn cũng như màn hình LCD và CRT.

VIA K8T890 và K8M890 là những chipset PCI Express đầu tiên của VIA cho Athlon 64 và Opteron. Những chipset này dùng bộ xử lý 1GHz HyperTransport/kết nối NB và những kết nối NB/SB Ultra V-Link. Những, chip North Bridge này thực sự có giao diện PCI Express rộng 20 đường, để lại 4 đường cho card PCI Express x1.

Những chipset này cũng được thiết kế để dùng South Bridge VT8251 mới bao gồm vài tính năng một khi đòi hỏi việc nâng cấp những chip:

■Bốn thiết bị tiếp hợp chủ Serial ATA để hỗ trợ SATA RAID 0. 1.0+1.

■Hỗ trợ tiêu chuẩn âm thanh chất lượng cao của Intel (HAD: High-Definition Audio, tên mã trước là Azalia). HDA cung cấp Dolby Hfx-compatible (7.1) surround sound và tốc độ mẫu 24 bit/192KHz cho âm thanh chất lượng CE.

■Hai Slot PCl-Express xl. cho tổng cộng 6 (bốn kết nối đến North Bridee và hai đến South Bridge).

Do sự trì hoãn trong sản xuất, một số hệ thống dùng K8T890 và K8M890 sử dụng South Bridge VT8237R cũ hơn thay vì VT8251. Hãy chắc chắn kiểm tra cấu hình kỹ thuật cho bo mạch chủ cụ thể để quyết định chip South Bridge nào được sử dụng.

K8M890 thêm vào đồ họa 2D/3D DeltaChrome Graphics S3 với đồ họa DirectX 9 hỗ trợ những tính năng của K8T890.

K8T900 được dựa trên K.8T890 nhưng thêm vào hỗ trợ video PCI Express 2 x8 cho hai card đồ họa PCI Express.
